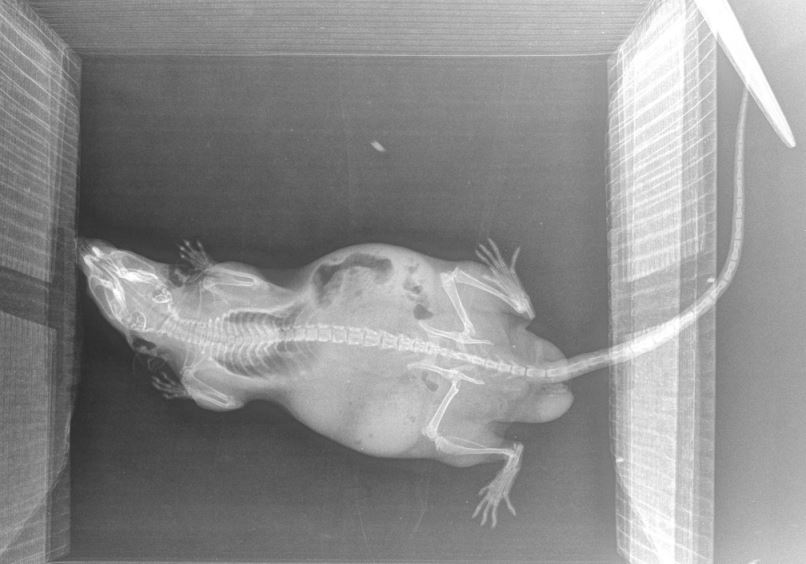

小動物活體成像系統 （便攜式 X射線成像系統）

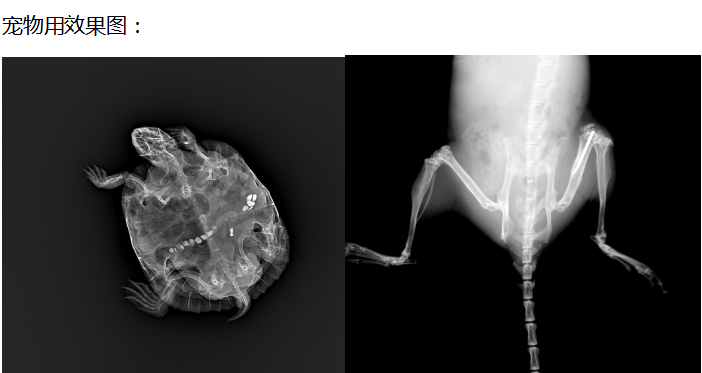

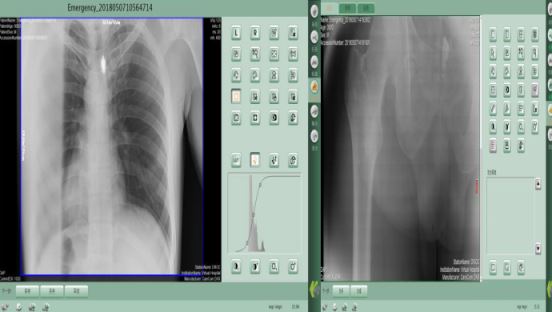

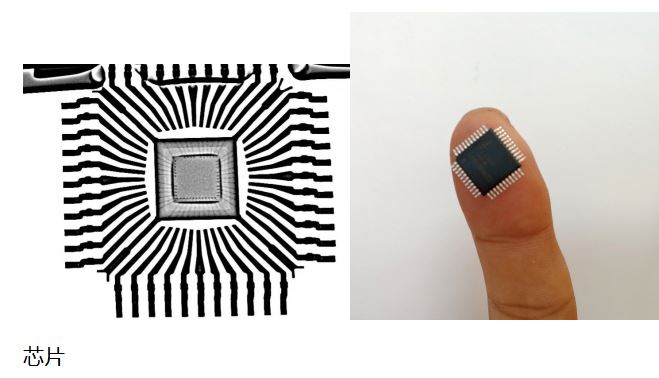

用途：小動物成像科研單位用，人體骨骼成像門診醫院用。工業品內部成像企業工廠用等

系統組成：

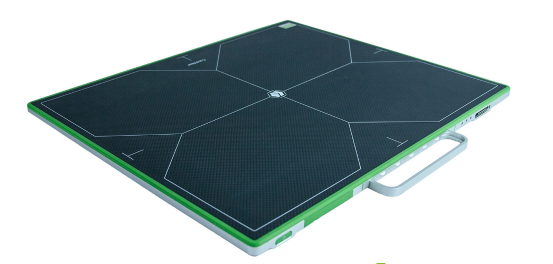

一、 數字化X射線平板:

主要參數：

微米像素尺寸154μm；圖像讀出時間4-5秒；操作溫度范圍5-35℃

重量3.7Kg。

閃爍器直接生長碘化銫（CsI）

成像區域43.37 x 35.48 cm

像素陣列2816 x 2304

灰階度16 bits

極限分辨率3.25 lp/mm

通信接口通信接口

電源100-250V AC

頻率50/60 Hz

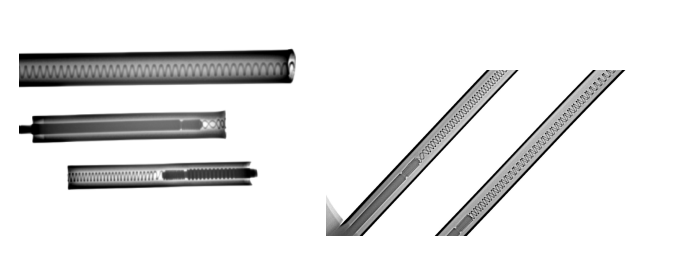

加熱管

四、 分體式X射線源說明參數

1、技術性能：

被測物厚度 ≤300mm

管電壓選擇范圍 45~90KV連續可調

管電壓誤差 ±10%

管電流固定值 0.2~0.5mA（可選一個固定值）

焦點位置與基準軸偏差 ±1㎜

管電流誤差 ±20%

2、環境條件

溫 度 10oC~40oC

相對濕度 不大于75%

分體式X射線源說明

一、參數

1、技術性能：

被測物厚度 ≤300mm

管電壓選擇范圍 45~90KV連續可調

管電壓誤差 ±10%

管電流固定值 0.2~0.5mA（可選一個固定值）

焦點位置與基準軸偏差 ±1㎜

焦點距離 0.05mm

管電流誤差 ±20%

2、環境條件

溫 度 10oC~40oC

相對濕度 不大于75%

大氣壓力 700hpa~1060hpa

3、電源電壓

220V±10%              50Hz~60Hz

輸入功率 ≤200w

供電網電阻大允許值 0.5Ω

供電網過電流釋放器 1 A

鋰電池容量 2600mAH

4、外形尺寸與重量

長×寬×高 130x90x435

主機 3.0Kg

5、其它

配有腳踏開關，鋰電池開關，電源、工作、過溫指示燈

大氣壓力 700hpa~1060hpa

3、電源電壓

220V±10%              50Hz~60Hz

輸入功率 ≤200w

供電網電阻大允許值 0.5Ω

供電網過電流釋放器 1 A

鋰電池容量 2600mAH

外形尺寸與重量

長×寬×高      130x90x435

主機 3.0Kg

其它

配有腳踏開關，鋰電池開關，電源、工作、過溫指示燈

五、 配置清單：（參考）

1、 電腦主機 一臺

2、 電腦電源適配器 一臺

3、 電腦包 一個

4、 平板探測器 一臺

5、 平板探測器電源適配器 一臺

6、 工作軟件（電腦已安裝） 一套

7、 X射線放射源               一臺

8、 放射源電源適配器 一臺

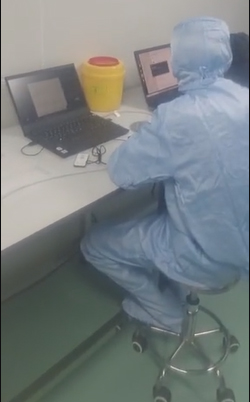

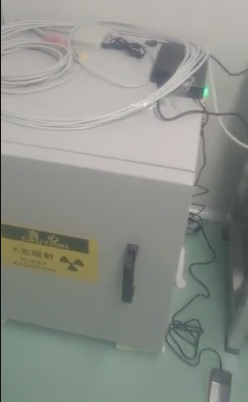

大學使用現場
